Рабочие чертежи кирпичного и деревянного забора

Общие указания:

1. Рабочие чертежи разработаны на основании утвержденного проекта, в соответствии с архитектурно-планировочным заданием и техническими условиями на конструкции и материалы.
2. Фундаменты столбчатые из монолитного железобетона, соединенные ростверком.
3. Забор по периметру запроектирован двух типов: кирпичный со стороны дороги и деревянный между соседями.
4. Несущие элементы запроетированы в виде столбов из монолитного железобетона и кирпичной кладки.
5. Кирпичная кладка выполнена из кирпича марки М 150, армированная через каждые 3 ряда.
6. Класс бетона монолитных железобетонных конструкции указан в спецификациях на элементы.
7. Продольная рабочая арматура принята класа А 400 (А-III), поперечная – класса А240 (А-I).
8. Стыковку рабочей продольной арматуры производить внахлестку. Стыки стержней вязаных каркасов и сеток внахлестку распологать по длине элемента вразбежку. Площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины нахлестки, должна составлять не более 50% общей площади сечения растянутой арматуры. Продольное смещение осей стыков должно быть не менее 1,5 от длины нахлестки. Длина нахлестки рабочих стержней должна быть не менее 40 диаметров стыкуемой арматуры.
9. Гнутые стержни производить в холодном состоянии на оправках диаметром 3d для арматуры класса А 400 (А-III) и 2,5d для А240 (А-I).
10. Строительные работы производить в соответствии с требованиями:
    • земляные – СниП 3.02.01-87;
    • устройство фундаментов и возведение монолитных конструкций – СниП 3.03.01-87
    • техника безопасности в строительстве СНиП III-4-80.
11. Все отступления от проекта забора согласовывать с разработчиком рабочей документации.

Ведомость рабочих чертежей:

Лист 1: Общие данные

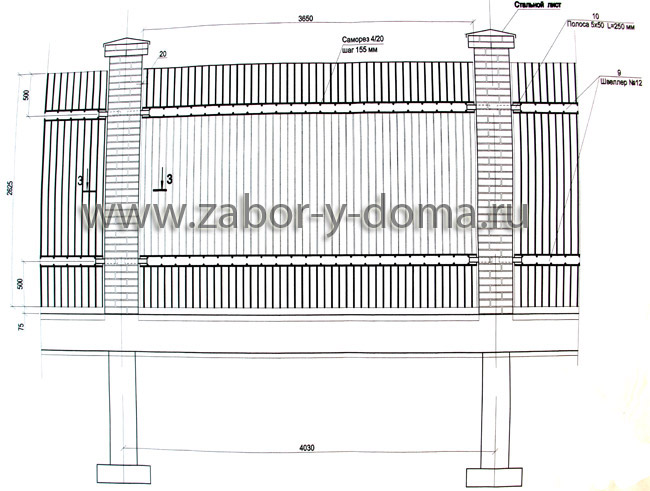

Лист 2: Схема забора
Лист 3: Вид А
Лист 4: Вид Б
Лист 5: Вид В. Деталь Д-1
Лист 6: Фрагмент 1
Лист 7: Сечения 1-1 (фундамент), 3-3, 4-4 , 5-5, 6-6, 7-7
Лист 8: Спецификация на забор. Итоговая ведомость материалов
Проект разработан в соответствии с правилами, нормами, инструкциями, государственными стандартами.

Лист 3 - Вид А

Примечания:

1. Вид А замаркирован на листе 2
2. Сечение 3-3 – на листе 7

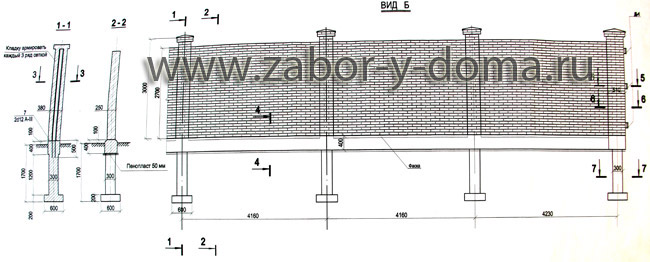

Лист 4 - Вид Б

Примечания:

1. Сечение 3-3, 4-4, 5-5, 6-6, 7-7 смотрите на листе 7
2. Деталь Д-1 – на листе 5
3. Спецификацию - на листе 8
4. Закладные детали Д-1 установить согласно техническому заданию на установку ворот и калитки.

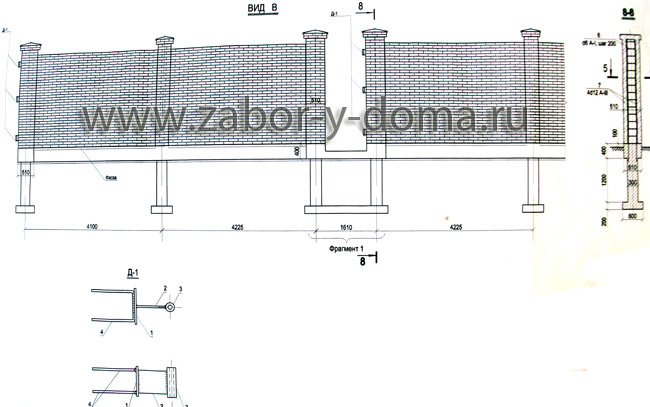

Лист 5 – Вид В. Деталь Д-1

Примечания:

1. Сечение 5-5 смотрите на листе 7
2. Фрагмент-1 – на листе 6
3. Спецификацию - на листе 8
4. Закладные детали Д-1 установить согласно техническому заданию на установку ворот и калитки.

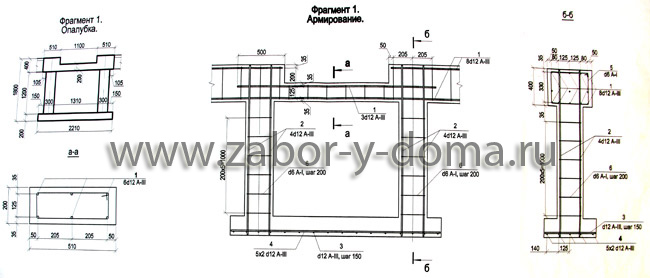

Лист -6 - Фрагмент 1. Армирование и опалубка

Примечания:

1. Фрагмент 1 замаркирован на листе 5
2. Спецификацию - на листе 8

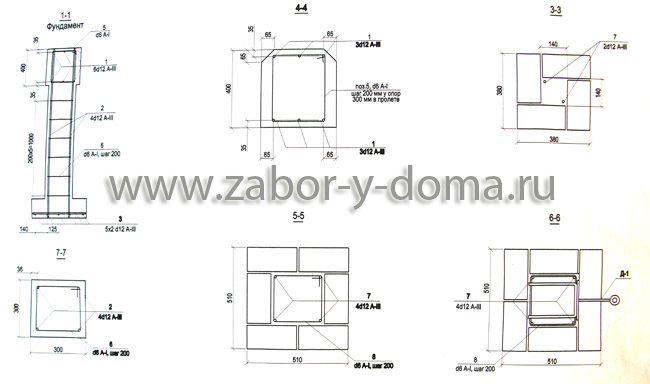

Лист 7 – Сечения 1-1 (фундамент), 3-3, 4-4, 5-5, 6-6, 7-7

Примечания:

1. Сечения 3-3, 4-4, 5-5, 6-6, 7-7 замаркированы на листе 4
2. Спецификацию - на листе 8
3. Деталь Д-1 смотрите на листе 5
